首頁(yè)-
1、采用電機(jī)主動(dòng)放紗，與牽伸機(jī)速度自動(dòng)同步；2、每錠均可以獨(dú)立設(shè)定張力，且設(shè)定后張力一直保持動(dòng)態(tài)恒定；3、獨(dú)特設(shè)計(jì)的紗線引導(dǎo)過(guò)渡系統(tǒng)，達(dá)到紗線最佳的行進(jìn)效果；4、機(jī)械式漲緊軸，可適應(yīng)不同紗管規(guī)格，紗綻裝卸快捷簡(jiǎn)便；5、強(qiáng)大的人機(jī)界面功能實(shí)時(shí)監(jiān)控每一個(gè)錠位的工作狀態(tài)，確保設(shè)備良好運(yùn)轉(zhuǎn)。

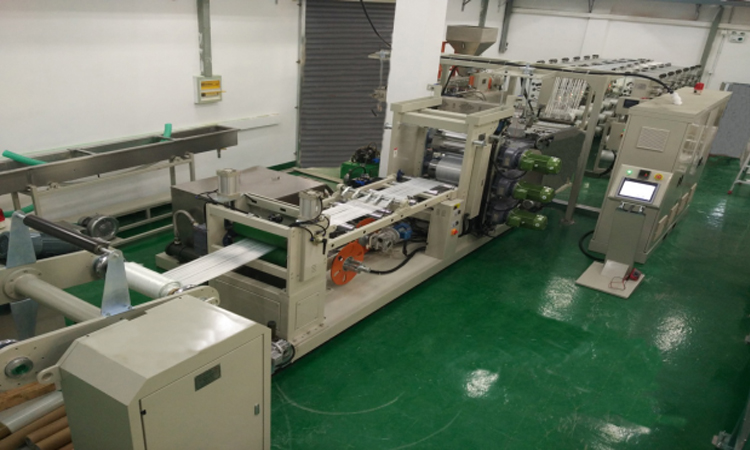

熱塑性復(fù)合材料預(yù)浸線
機(jī)器型號(hào)： APC300
塑化溫度： ＜350℃
預(yù)浸線速度： 4-20m/min
適合的樹(shù)脂材料： PP/PPS/PA6
塑化溫度： ＜350℃
預(yù)浸線速度： 4-20m/min
適合的樹(shù)脂材料： PP/PPS/PA6
生產(chǎn)工藝
將連續(xù)纖維從放絲紗架上引出，經(jīng)過(guò)張力調(diào)節(jié)裝置，再經(jīng)過(guò)預(yù)加熱裝置和絲束展開(kāi)裝置，之后得到預(yù)熱的連續(xù)纖維帶，螺桿押出主機(jī)把熔融的樹(shù)脂附到玻纖上，再進(jìn)入浸潤(rùn)片材模具浸潤(rùn)，再進(jìn)過(guò)成型壓光機(jī)定型，之后經(jīng)過(guò)空冷架冷卻同時(shí)切邊機(jī)對(duì)片材進(jìn)行修整，最后經(jīng)過(guò)牽引機(jī)到達(dá)收卷機(jī)卷繞成型。
主要組成部件說(shuō)明
驅(qū)動(dòng)放絲紗架

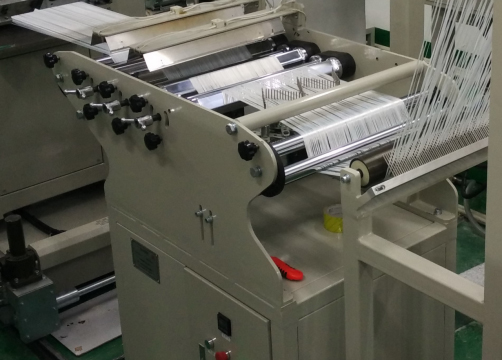

展絲加熱裝置
-
1、展絲幅度可調(diào)；2、采用紅外線加熱，加熱速度快，加熱溫度可調(diào)，并實(shí)時(shí)監(jiān)控；
雙螺桿押出主機(jī)
-
1、押出機(jī)的擠出量隨時(shí)可調(diào)；2、押出機(jī)的溫度可調(diào)，并實(shí)時(shí)監(jiān)控；3、實(shí)時(shí)監(jiān)測(cè)機(jī)頭壓力，安全有保證。

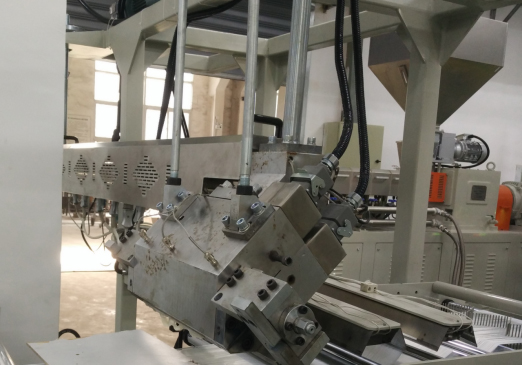

浸潤(rùn)片材模具
-
1、采用優(yōu)質(zhì)耐熱合金鋼，使用壽命長(zhǎng)；2、內(nèi)置加熱器，溫度可調(diào)并實(shí)時(shí)監(jiān)控；3、模具內(nèi)是特殊的波浪型通道，間隙高度可調(diào)，確保浸潤(rùn)性。
立三輥成型壓光機(jī)
-
1、輥溫可調(diào)，介質(zhì)為水；2、使用液壓夾緊、開(kāi)合，輥間隙可調(diào)；
空冷切邊機(jī)
-
1、利用空氣冷卻，結(jié)構(gòu)簡(jiǎn)單；2、片材寬幅可調(diào)；3、切邊可回收。

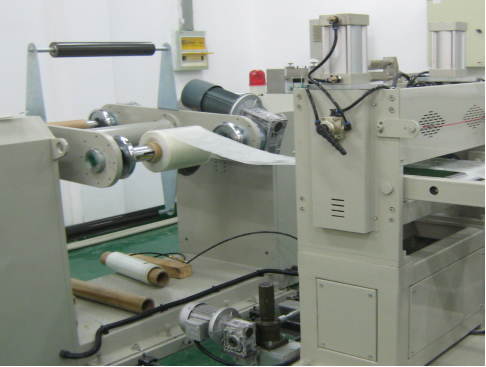

牽引收卷機(jī)
-
1、配備編碼器和計(jì)米器；2、輥材質(zhì)為耐磨橡膠，不傷產(chǎn)品；3、雙工位收卷，可計(jì)米報(bào)警4、采用力矩控制，可自動(dòng)調(diào)整速度。

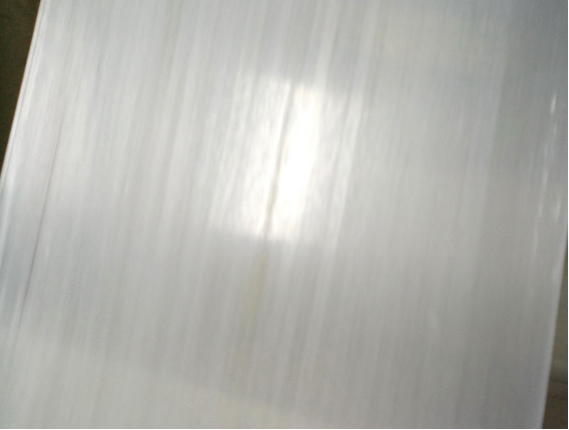

制成品特點(diǎn)
-
1、纖維分散均勻；2、浸潤(rùn)完全；3、空隙率低；
Ttechnical Parameter
| 項(xiàng)目名稱(chēng) | APG300 | APC300 |
| 纖維材料 | 玻璃纖維 | 碳纖維 |
| 適合樹(shù)脂材料體系 | PP/PPS/PA6預(yù)浸料的制備 | |
| 塑化溫度 | ＜350℃ | |
| 纖維含量 | 體積分?jǐn)?shù)20%-50%（質(zhì)量分?jǐn)?shù)30-60%） | |
| 預(yù)浸料厚度 | 0.15-0.40mm | |
| 預(yù)浸料幅寬 | 300mm（切邊后的有效寬度） | |
| 穩(wěn)定浸漬速度 | 4-20m/min | |
| 表面質(zhì)量 | 光亮，粗糙度小于0.1 | |
| 浸漬方式 | 樹(shù)脂涂膜浸漬法或機(jī)頭浸漬法 | |
| 功率 | ≤150kw | |
| 電源 | 380v，50hz | |
